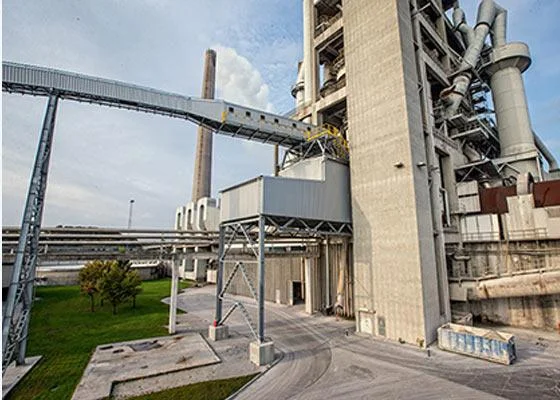

ناقل الأنابيب

نظام الناقل الأنبوبي

حل متكامل لنقل المواد السائبة المغلقة بالكامل لصناعات الأسمنت والتعدين والطاقة والحبوب

من خلال إحاطة المواد المنقولة بالكامل داخل الحزام ذي الشكل الأنبوبي، يمنع النظام بشكل فعال تسرب المواد، وانبعاثات الغبار، والتلوث الناتج عن الظروف البيئية الخارجية.

تُستخدم أنظمة الناقل الأنبوبي على نطاق واسع في مصانع الأسمنت، وعمليات التعدين، ومحطات الطاقة، والموانئ، ومحطات الحبوب، ومصانع الصلب، والصناعات الكيميائية حيثما تكون هناك حاجة إلى نقل مواد نظيف وفعال وصديق للبيئة.

لماذا تختار نظام الناقل الأنبوبي؟

غالبًا ما تواجه السيور الناقلة التقليدية تحديات مثل:

• التلوث بالغبار

• تسرب المواد

• محدودية مرونة المسار

• شغل مساحات كبيرة من الأرض

• مشاكل الامتثال البيئي

يزيل الناقل الأنبوبي هذه القيود عن طريق تحويل الحزام الناقل المسطح إلى أنبوب مغلق بالكامل أثناء النقل.

الفوائد الرئيسية

النقل المغلق بالكامل

يحيط الحزام الأنبوبي بالمادة بالكامل، مما يمنع:

• تسرب الغبار

• فقدان المواد

• تلوث مياه الأمطار

• تطاير المواد بفعل الرياح

النقل لمسافات طويلة

يمكن للناقلات الأنبوبية نقل المواد السائبة لعدة كيلومترات مع الحفاظ على تشغيل مستقر ومتطلبات صيانة منخفضة.

المنحنيات الأفقية والرأسية المرنة

على عكس السيور الناقلة التقليدية، يمكن للناقلات الأنبوبية التعامل مع منحنيات أفقية ورأسية متعددة دون الحاجة إلى محطات نقل وسيطة.

تشمل الفوائد:

• تقليل نقاط النقل

• انخفاض تكاليف الصيانة

• تبسيط تخطيط المصنع

النقل على المنحدرات الشديدة

يمكن لأنظمة الناقل الأنبوبي العمل بزوايا ميل تصل إلى 30 درجة، مما يقلل الحاجة إلى معدات رفع إضافية ويقلل الاستثمار في المشروع.

النقل ثنائي الاتجاه

يمكن تصميم مساري الحزام العلوي والسفلي لنقل مواد مختلفة في وقت واحد، مما يحسن الكفاءة الكلية للمصنع.

مبدأ عمل الناقل الأنبوبي

يستخدم الناقل الأنبوبي حزامًا ناقلًا مصممًا خصيصًا مدعومًا بسلسلة من محطات البكرات السداسية.

في قسم التحميل، يظل الحزام مسطحًا لتغذية المواد بكفاءة. وعندما يدخل الحزام إلى قسم النقل، تقوم البكرات بطي الحزام تدريجيًا إلى شكل أنبوبي دائري، مما يحيط بالمادة بالكامل.

ثم يتم نقل المواد المغلقة عبر مقاطع مستقيمة، ومنحنيات أفقية، ومنحنيات رأسية، ومسارات مائلة.

عند الوصول إلى نقطة التفريغ، ينفتح الحزام مرة أخرى، مما يسمح بتفريغ المواد بكفاءة قبل العودة إلى محطة التحميل.

توفر طريقة النقل الفريدة هذه حماية بيئية ممتازة مع الحفاظ على كفاءة نقل عالية.

المكونات الرئيسية لنظام الناقل الأنبوبي

حزام الناقل الأنبوبي

حزام عالي القوة مصمم خصيصًا وقادر على تشكيل والحفاظ على شكل أنبوبي ثابت.

محطات بكرات الناقل الأنبوبي

تجميعات بكرات سداسية تعمل على تحويل الحزام تدريجيًا من الشكل المسطح إلى الشكل الأنبوبي والعكس.

وحدة القيادة

• تتكون من:

• محرك كهربائي

• مخفض تروس

• بكرة قيادة

• وصلات

توفر نقل طاقة سلسًا وموثوقًا.

هيكل الناقل

هياكل فولاذية مجلفنة أو مطلية بالدهان ثقيلة الخدمة مصممة لعمر خدمة طويل في ظل ظروف تشغيل قاسية.

معدات التغذية والتفريغ

محطات تحميل وتفريغ مصممة خصيصًا لتناسب متطلبات مناولة المواد المحددة.

أنظمة المراقبة والسلامة

بما في ذلك:

• أنظمة محاذاة الحزام

• مراقبة السرعة

• أجهزة إيقاف الطوارئ

• الحماية من انسداد المواد

تطبيقات أنظمة الناقل الأنبوبي

مصانع الأسمنت

تُستخدم الناقلات الأنبوبية على نطاق واسع لنقل:

• الحجر الجيري

• الطين

• الوجبة الخام

• مسحوق الأسمنت

• الكلنكر

• الرماد المتطاير

• الجبس

يقلل التصميم المغلق من توليد الغبار ويساعد مصانع الأسمنت على الامتثال للوائح البيئية.

صناعة التعدين

مناسبة لنقل:

• خام الحديد

• خام النحاس

• البوكسيت

• الفحم

• مركزات المعادن

فعالة بشكل خاص حيثما يكون النقل لمسافات طويلة عبر التضاريس المعقدة مطلوبًا.

محطات الطاقة الحرارية

تشمل التطبيقات الشائعة:

• أنظمة مناولة الفحم

• نقل الرماد المتطاير

• نقل الرماد السفلي

يحمي الهيكل المغلق الحبوب من الرطوبة والتلوث وفقدان المنتج.

المواد النموذجية التي يتم مناولتها

أنظمة الناقل الأنبوبي لدينا مناسبة لنقل:

• الأسمنت

• الكلنكر

• الرماد المتطاير

• الحجر الجيري

• الجبس

• الفحم

• الخبث

• الألومينا

• صخر الفوسفات

• الأسمدة

• الحبوب

• كريات الكتلة الحيوية

• المساحيق الكيميائية

• رقائق الخشب

حلول مخصصة متاحة للمواد الكاشطة أو المسببة للتآكل أو ذات درجات الحرارة العالية.

لماذا تختار حلول الناقل الأنبوبي لدينا؟

• هندسة وتصميم مخصصان

• دعم كامل لمشاريع EPC

• خبرة في النقل لمسافات طويلة

• تقنية متقدمة للحماية البيئية

• بناء صناعي ثقيل الخدمة

• إرشادات تركيب احترافية

• خبرة مشاريع عالمية في صناعات الأسمنت والحبوب والتعدين والطاقة

سواء كنت بحاجة إلى نقل الحجر الجيري من محجر، أو الكلنكر داخل مصنع أسمنت، أو الفحم لمحطة طاقة، أو الحبوب في منشأة تخزين، فإن أنظمة الناقل الأنبوبي لدينا توفر حلاً موثوقًا ونظيفًا وفعالًا لمناولة المواد السائبة.

اتصل بفريقنا الهندسي اليوم للحصول على استشارة فنية ورسومات تخطيطية وعروض أسعار للمشاريع.
