كل صومعة تحتوي على مدخل ومخرج. التحدي الهندسي هو ربطها ببقية عمليتك - الناقلات، الشاحنات، عربات السكك الحديدية، أو الصوامع الأخرى - دون إحداث غبار، تسرب، انفصال، أو اختناقات. نقطة نقل سيئة التصميم بين صومعة وناقل حزامي يمكن أن تفقد 2-5% من المواد بسبب التسرب وحده.
النقاط الرئيسية
نقطة البيانات الأساسية:تأثير المواد عند نقاط النقل يُولّد قوى تتراوح بين 3-5 أضعاف الحمولة الساكنة. مزلقة نقل مصممة لتدفق الجاذبية اللطيف بدلاً من امتصاص الصدمات ستدمر الحزام المستقبل أو هيكل الشاحنة في غضون أشهر.
أفضل الممارسات:يجب أن تشمل كل نقطة نقل من صومعة إلى ناقل حزامي سرير صدم (وليس مجرد بكرات توجيه)، غطاء ستارة غبار، ومزلقة نقل بمسار مواد محكوم يتوافق مع سرعة وزاوية الحزام.
تنبيه المخاطر:نقل المواد بين صوامع بأقطار مختلفة دون معادلة معدل التدفق يُحدث طفرات تغمر المعدات النهائية. قم بتركيب مغذي متغير السرعة عند كل مخرج صومعة للتحكم في معدل النقل.
أنظمة نقل الصوامع
نقل من صومعة إلى ناقل حزامي
التكوين الأكثر شيوعًا للنقل. تتدفق المواد من قادوس الصومعة إلى ناقل حزامي عبر مزلقة محكومة. عناصر التصميم الحرجة:
نوع المغذي:مغذي حزامي (للصوامع الكبيرة)، مغذي اهتزازي (للمتوسطة)، صمام دوار (للمساحيق الناعمة)
تصميم المزلقة:مزلقة صخرية أو متتالية لتقليل سرعة المواد وتقليل تأثير الحزام
التحكم في الغبار:غطاء نقل مغلق مع نقطة شفط متصلة بمرشح كيسي
التحكم في التدفق:محرك متغير التردد (VFD) على المغذي لضبط الإنتاجية

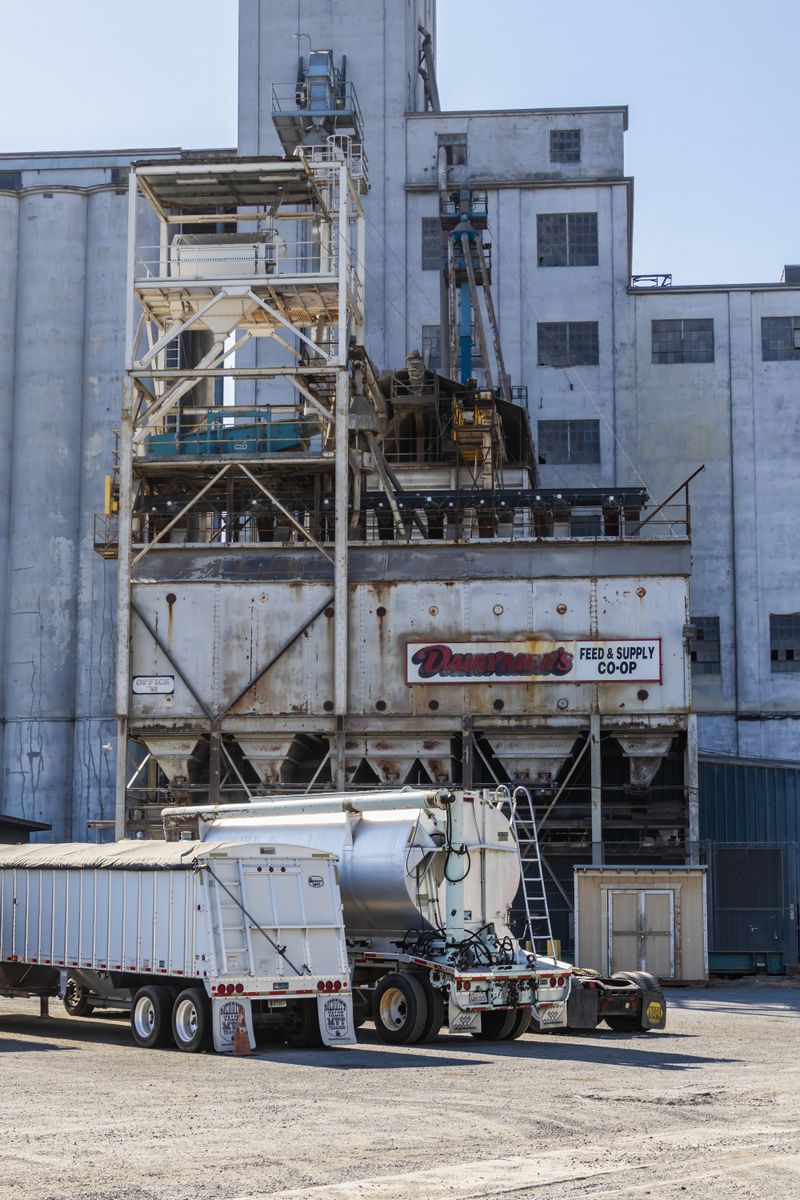

نقل من صومعة إلى شاحنة/عربة سكك حديدية
تحميل مباشر من الصومعة إلى المركبة عبر محطة تحميل. يجب أن يتعامل نظام النقل مع أحجام ومواقع المركبات المتغيرة:
فوهة التحميل:تصميم تلسكوبي يمتد داخل هيكل الشاحنة، مما يقلل مسافة السقوط الحر
الوزن:ميزان قادوس (وزن مسبق) أو ميزان تدفق (وزن أثناء الحركة) للتحميل الدقيق
تحديد موقع المركبة:مجسات كهروضوئية أو نظام كاميرا لتأكيد موقع الشاحنة
قمع الغبار:فوهة مغلقة مع شفط أو نظام رش ذكي
نقل من صومعة إلى صومعة
عندما تحتاج المواد إلى الانتقال بين الصوامع (للخلط، تغيير الدرجات، أو إدارة المخزون):
النقل الهوائي:الأفضل للمساحيق الناعمة، المسافات الطويلة، أو حيث لا يوجد مسار جاذبية مباشر
النقل الميكانيكي:ناقل حزامي، لولبي، أو سلسلي للنقل المباشر عالي السعة
نقل الجاذبية:مزلقة أو منزلق هوائي عندما تكون الصوامع متجاورة وعلى ارتفاعات مختلفة
قواعد تصميم نقطة النقل
طابق السرعة:يجب أن تخرج المواد من مزلقة النقل بسرعة تقريبية مماثلة لسرعة الحزام المستقبل. السرعة الزائدة = تلف الحزام وغبار. السرعة المنخفضة = تراكم المواد في المزلقة.
قلل السقوط الحر:كل متر من السقوط الحر يُولد غبارًا ويُردي المواد. استخدم مزلقة موجهة، وليس قطرات مفتوحة.
أغلق الغطاء:نقطة نقل بها فجوات تُولد غبارًا أكثر من تلك المغلقة بشكل صحيح. استخدم تنورة مطاطية، ستائر غبار، وشفط ضغط سلبي.
صمم للصيانة:أبواب وصول على جانبي المزلقة، بطانات تآكل قابلة للإزالة، وفتحات تفتيش في النقاط الحرجة.
الخلاصة
أنظمة نقل تخزين الصوامع للمواد السائبة هي النسيج الضام لعملية التشغيل بأكملها. نقطة نقل جيدة التصميم تكون غير مرئية - تتدفق المواد بسلاسة، يبقى الغبار محتجزًا، وتستمر المعدات لسنوات. أما نقطة النقل سيئة التصميم فهي مصدر دائم لطلبات الصيانة، تنظيف التسرب، وانقطاعات الإنتاج. استثمر في هندسة المزالق المناسبة، التحكم في الغبار، وتنظيم التدفق عند كل نقطة نقل، وسيعمل نظام مناولة المواد السائبة كما هو مصمم.
